2.9.1 Požiadavky na prostredie

Umiestnenie každého sieťového zariadenia musí byť dôkladne zvážené. Vhodnosť umiestnenia daného sieťového zariadenia je určená na základe existujúcich plánov a stavu miestnosti. Do úvahy sa berie výška miestnosti, prístup, bezpečnosť, vodovodné, plynové, alebo vetracie potrubie, pokrývací materiál na stenách a podlahe, klíma, vlhkosť, teplota, osvetlenie a prístup ku káblovaniu. Všetky tieto faktory, pokiaľ nie sú brané do úvahy, môžu spôsobiť zlyhanie funkcie sieťového zariadenia.

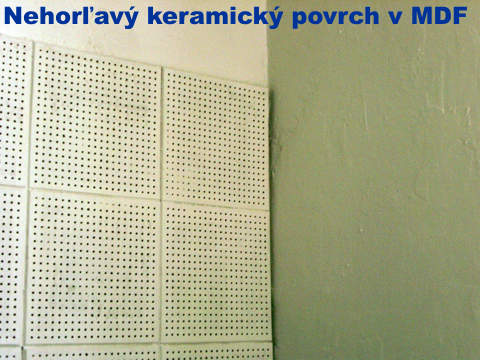

2.9.5/6 Horizontálna/vertikálna
            kabeláž

Horizontálna kabeláž spája telekomunikačnú prípojku s HCC. HCC – horizontal cross connect sa nachádza v IDF a je to prepojenie jednotlivých častí siete pomocou prepojok na patch paneli.
      Vertikálna kabeláž, niekedy je označovaná aj ako „backbone kabeláž“, jej úlohou je spojovať jednotlivé DF (Distribution Facilities). Ttechnické špecifikácie sú určené štandardom TIA/EIA-568. Tento štandard definuje 4 použiteľné typy káblov, vhodné na vertikálnu kabeláž : 100 ohm UTP, 100/150 ohm STP, 62,5/125 mm multimode optický kábel, singlemode optický kábel. Hlbšia štúdia štandardu TIA/EIA 568-A preukázala, že použiteľný je aj 50 ohm koaxiálny kábel, no neuvádzame ho kvôli jeho zriedkavému výskytu v súčasných inštaláciách. Najčastejšie sa používa 62,5/125 mm multimode optický kábel, ktorý je odolný voči EMI / RFI a 100 ohm UTP, ktorý je ľahko inštalovateľný a relatívne lacnejší ako optický kábel.

2.9.4 POP

Point Of Presence - je spojovací bod v budove, ktorý zabezpečuje spojenie MDF s poskytovateľom pripojenia do vzdialených sietí.

Obsahuje všetok potrebný hardvér na vzdialenú komunikáciu ako sú modemy a routre.

Najčastejšie sa používa mikrovlnná, rádiová alebo káblová pevná linka. Je to miesto pripojenia siete k ostatným sieťam sveta.

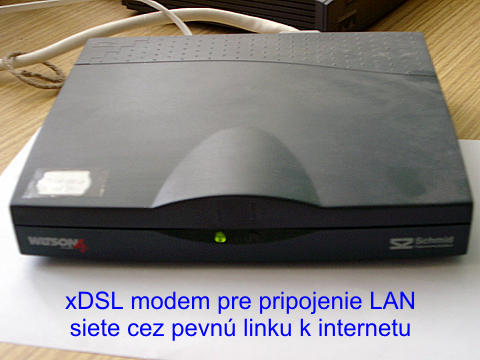

(na obrázku je modem spájajúci lokálnu sieť s Internetom pomocou pevnej linky)

2.9.2 MDF

Main Distribution Facility - je primárna komunikačná miestnosť v budove, obvykle je to aj centrálny bod hviezdicovej siete.

Nachádzajú sa v nej aktívne i pasívne sieťové prvky ako patch panely, huby, routre, atd. Je to centrálny bod spájajúci jednotlivé segmenty siete. Jej umiestnenie je veľmi dôležité a závisí od technických a bezpečnostných špecifikáciách budovy.

MDF sa často označuje ako MCC (Main Cross-Connect - hlavný prepojovací bod).

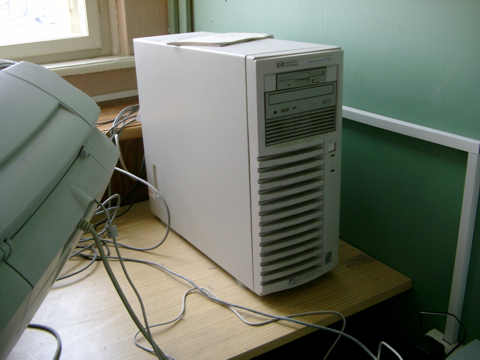

(na obrázku je hlavný server v MDF)

2.9.3 IDF

Intermediate Distribution Facility - je sekundárna komunikačná miestnosť v budove, ktorá využíva hviezdicovú topológiu. IDF závisí na MDF, obvykle je v budove viacero IDF (na rôznych poschodiach) priamo spojených s MDF.

IDF sa často označuje ako HCC (Horizontal Cross-Connect).

Špeciálna situácia IDF nastane, ak použijeme jedinú IDF na prepojenie všetkých ostatných IDF v budove a na ich spojenie s MDF. V tomto prípade hovoríme o ICC (Intermediate Cross-Connect).

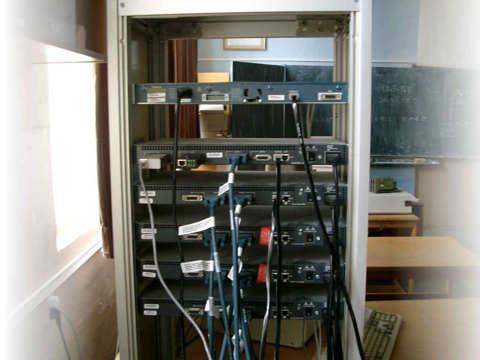

(na obrázku je 19" rack s CISCO 2500 routrami)
