2.4 Segmentácia ethernetu
a kolízne sféry

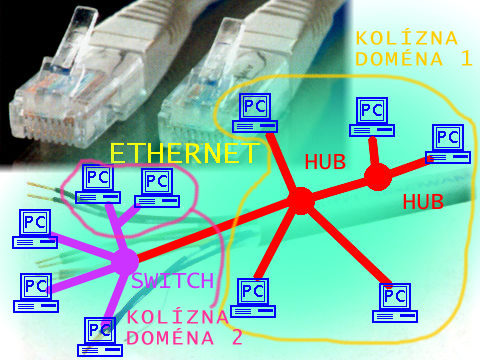

Segment siete (zároveň aj kolízna sféra) ja časť siete oddelená od ďalších častí siete zariadením pracujúcim v druhej, alebo tretej vrstve, ktoré je schpné rozlišovať medzi "miestnou premávkou" a "medzisegmentovou premávkou".

Pod pojmom miestna premávka sa myslí komunikácia zariadení fyzicky pripojených k tomu istému médiu segmentu.

Medzisegmentová premávka je komunikácia dvoch zariadení, pričom každé z nich leží na inom segmente tej istej siete, alebo na inej sieti.

Zariadenia 2. a 3. vrstvy vedia rozpoznať, či prichádzajúci packet dát má adresáta na tom istom médiu - porte zariadenia, alebo či zariadenie musí dáta poslať na iný zo svojich portov.

Keďže zariadenia 2. vrstvy pracujú s MAC adresou a zariadenia 3. s IP adresou, vedia podľa tejto adresy rozlišovať premávku. Majú na to špeciálne tabuľky MAC a IP adries, poznajú, ktorá adresa je na ktorom porte. Ak je odosielateľ aj príjemca na jednom porte, zariadenie tento paket nevysiela na ďalšie porty a preto neznemožňuje komunikáciu ostatných zariadení v rovnakom čase. Zväčšením počtu kolíznych domén sa zefektívni najmä lokálna premávka a teda sa zlepší výkonnosť (aj účinnosť – lepšie sa využije šírka prenosového pásma) siete.

Najjednoduchším zariadením 2. vrstvy je BRIDGE. Má 2 porty a spája 2 segmenty, funguje ako „semafór“.

Zariadením s podobnou funkciou je SWITCH je to akoby bridge s viacerými portami (napr. 8). Ak napríklad prebieha komunikácia medzi zariadeniami na porte1 a 3, tak v tom istom okamihu môžu spolu komunikovať aj zariadenia, z ktorých každé leží na niektorom zo zvyšných portov 2,4,5,6,7,8. Môžeme ho prirovnať ku križovatke so semafórmi.

ROUTER je ešte inteligentnejší ako bridge. Dokáže pre dáta vyhľadať aj najvhodnejšiu cestu (ak ich existuje viacero) a dokáže spájať medzi sebou aj rôzne typy sietí (Token Ring, Ethernet, FDDI).

HUB a REPEATER ako sieťové prvky 1. vrstvy neriadia premávku - nezväčšujú počet sgmentov – kolíznych domén, lebo iba kopírujú dáta poslané z jedného portu na všetky ostatné.
