Určenie odchýlky lúča na základe indexu lomu svetla

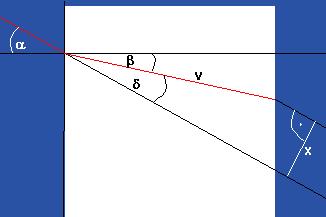

      Posledným pokusom a meraním je určenie odchýlky lúča na základe absolútneho indexu lomu. My sme na tento pokus použili štvorboký hranol zo skla s rozmermy 6cm x 10cm a indexom lomu n=1,52. Laser sme nastavili tak, aby lúč svetla prechádzal cez stred optického kruhu a zároveň zvieral s rovinou plochy uhol o veľkosti 30°. Pravítkom sme odmerali vzdialenosť medzi nelomeným(fiktívnym) a lomeným lúčom svetla. Pravítkom sme zmerali posun lúča, tak ako je to znázornené na obrázku.

Meranie indexu lomu svetla

      Namerali sme hodnotu 1,2cm. Toto meranie sme dokázali aj pomocou výpočtu.
Meranie indexu lomu svetla

  • a = 30° - veľkosť uhla dopadu
  • d = 6cm - šírka hranola
  • x = 1.2cm - nami nameraná odchýlka
  • b = ? - veľkosť uhla lomu od kolmice
  • d = ? - rozdiel veľkosti uhla dopadu a lomu od kolmice
  • v = ?- dĺžka lomeného lúča svetla v hranole
  • x' = ?- dĺžka odchýlky lomeného lúča a normálového lúča svetla

    n = sin a / sin b
    sinb = sin a / n
    b = sin 30° / 1,52 = 0,3289
    b = 19,2°

    d = 30° - b = 10,78

    v = d / cos b
    v = 6 / cos 30° = 6,35cm

    x' = tgd * v
    x'=tg10,78° * 6.35cm = 1,21 cm


    x'=1,21 cm

    x =1,2 cm

    Veľkosť odchýlky, ktorú sme namerali, je približne rovnaká s vypočítanou hodnotou. Priebeh merania si môžte pozrieť tu.
